T3C sorozat

T3C sorozat Abszolút érték szervo járművezetők

A T3C sorozat soros kommunikációja abszolút szervo -illesztőprogram a fejlett teljes digitális vezérlés és AC motor vektorvezérlő elmélete, kiváló rendszerteljesítmény és nagy megbízhatóság mellett, és széles körben használják a különféle általános automatizálási gépekben.

T3C sorozatú termékjellemzők

• Az illesztőprogram utasítás típusa impulzus típusa, és a motoros pozíció visszacsatolása egy soros kommunikációs abszolút érték kódoló
• Magas - Performance Arm fővezérlő chip, kiváló vezérlési teljesítmény elfogadása
• Alkalmas 17 bites/23 bites sorozatú kommunikáció abszolút kódolójára, magas pozicionálási pontossággal és jó szervótengely merevségével
• Teljesen lezárt kialakítás, jó védelem, erős anti - Interferencia képesség
• Válassza ki a legújabb ipari fokozatú IPM modult, amely erős túlterhelés -vezetési képességgel rendelkezik
• A helyzetszabályozás, a sebességszabályozás és a nyomatékvezérlés integrálása
• Különféle típusú állandó mágneses szinkron szervomotorokat vezethet
• Átfogó hibavédő és állapotfigyelési funkciókkal felszerelve
• Kiváló alacsony - sebességű nyomatékjellemzők, valamint dinamikus gyorsulási és lassulási teljesítmény

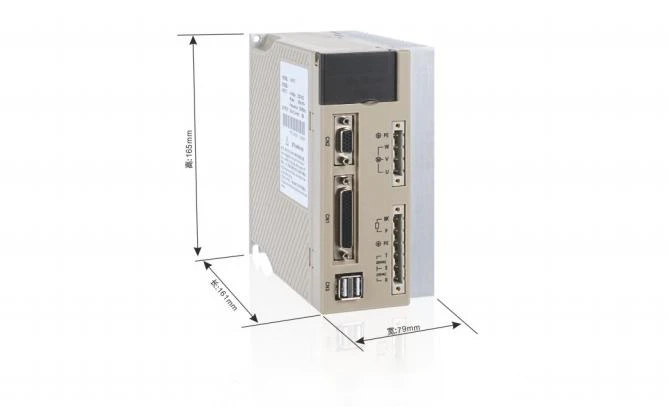

Az illesztőprogram telepítési mérete (egység: mm)

A meghajtó első mérete (T3C modell - L15/L20)

1. ábra A T3C méretdiagramja - L15/L20 szervo meghajtó (egység: mm)

A két illesztőprogram mérete (T3C modell - L30)

2. ábra A T3C - L30 szervo meghajtó dimenziós diagramja (egység: mm)

Szervo meghajtó kábelezési rajz

T3C - L15/L20 kapcsolási rajz

T3C - L30 kapcsolási rajz

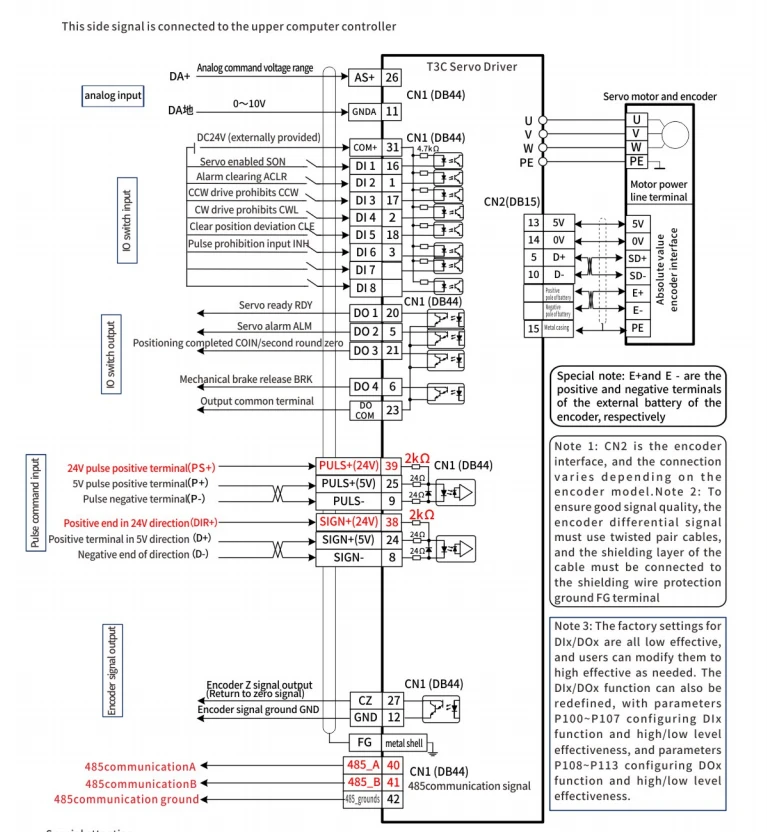

Vezérlő kábelezési rajz

Különleges figyelem:

• Ha az impulzusparancss jel egy 24 V -os tápegység, akkor a Puls+-ot a CN1 39. érintkezőjéhez kell csatlakoztatni, és a+jelet a CN1 38. érintkezőjéhez kell csatlakoztatni, különben megrongálhatja az impulzusparancs portot;
• Ha az impulzusparancss jel 5 V -os tápegység, akkor a Puls+-ot a CN1 25. érintkezőjéhez kell csatlakoztatni, és a+jelet a CN1 24. érintkezőjéhez kell csatlakoztatni, különben rendellenes impulzusfogadás lehet;
